前言
这篇文章可以说是对上一篇文章的修正吧，然后是更清晰的定位，以下是这一个星期的研究经验
目录

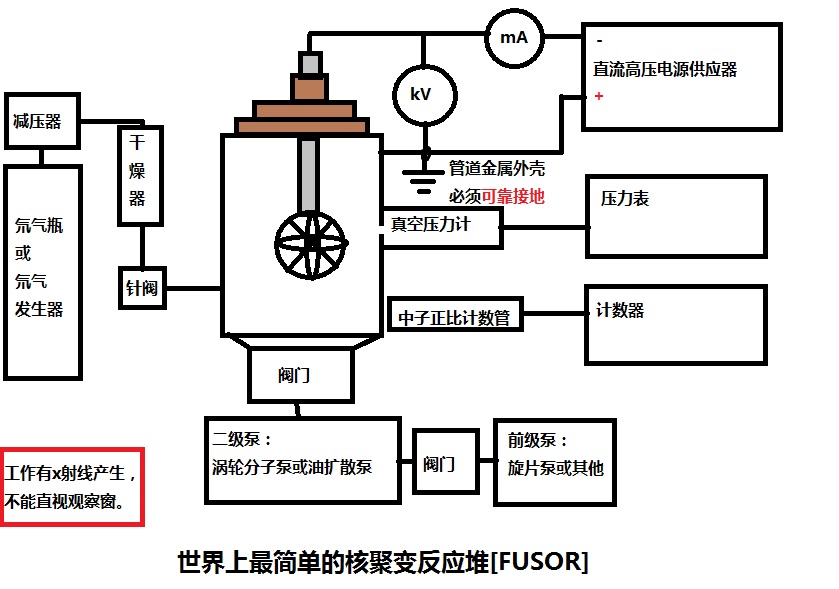

整体结构设计图
真空系统
首先是真空系统，上次我完全没有考虑机械泵的限制，单靠单泵的话是远远达不到聚变条件标准的，所以需要两台泵组成二级和前级泵，注意这里的前级泵是连在二级的后面的，这是由气体流向和不同真空泵的工作压力范围共同决定的，因为二级泵无法直接向大气排气，必须由前级泵在后方提供低真空背压，所以气体必须先经二级泵，再经前级泵。
前级泵我已经选好是VRD-4了，那么二级泵用什么还在寻找，因为他们的接口得匹配上，然后就是分子泵卖肾都买不起所以改选用油扩散泵，上次的HiPace 80完全对接不了VRD-4，所以我看上了DP2油扩散泵，但是第一个难点就是它没有在淘宝等平台上销售，这个是个日本品牌，我目前是没找到什么代理渠道去购买，由于DP2属于精密科研设备，通常不公开零售价。
接下来是参数：
DP2的抽气能力：DP2在无冷阱时的抽速为125 L/s，其能承受的“无负荷临界背压”（即最大排气压强）为20Pa。这意味着前级泵只需将压力维持在20Pa以下，DP2即可正常工作。

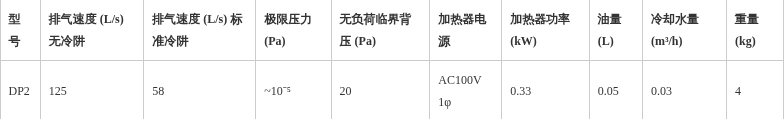

图1：大阪真空DP2官方参数
VRD-4的排气能力：VRD-4在50Hz下的抽速为4 m³/h(约1.1 L/s)，其极限全压力（关闭气镇）可达到0.5 Pa级别。这远低于DP2所需的20Pa临界背压，为DP2提供了稳定充足的前级真空环境。

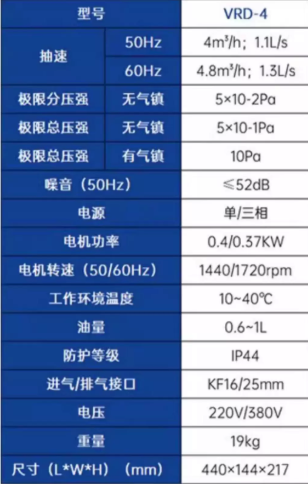

图2：浙江飞跃VRD-4官方参数
然后是转接：
这两者的接口是不吻合的，所以需要转接。需要买一根一端是KF25（连接VRD-4进气口），另一端是VG80或KF40（连接DP2排气口）的波纹管或转接头。
注意变压：
加热器电源是AC100V 1φ（单相100伏）。而VRD-4是220V/380V。日本电器一般都是100v的，所以需要买一个220v转100v的变压器，功率至少要大于 0.33kW。（到这里好像并不性价比了，然后DP2获取途径也难，所以后面考虑找一个二手油国产的油扩散泵）。
还有要注意的是DP2需要冷却水（0.03 m³/h），必须接水管或循环水冷机，否则加热后无法散热，油会裂解。
内栅极

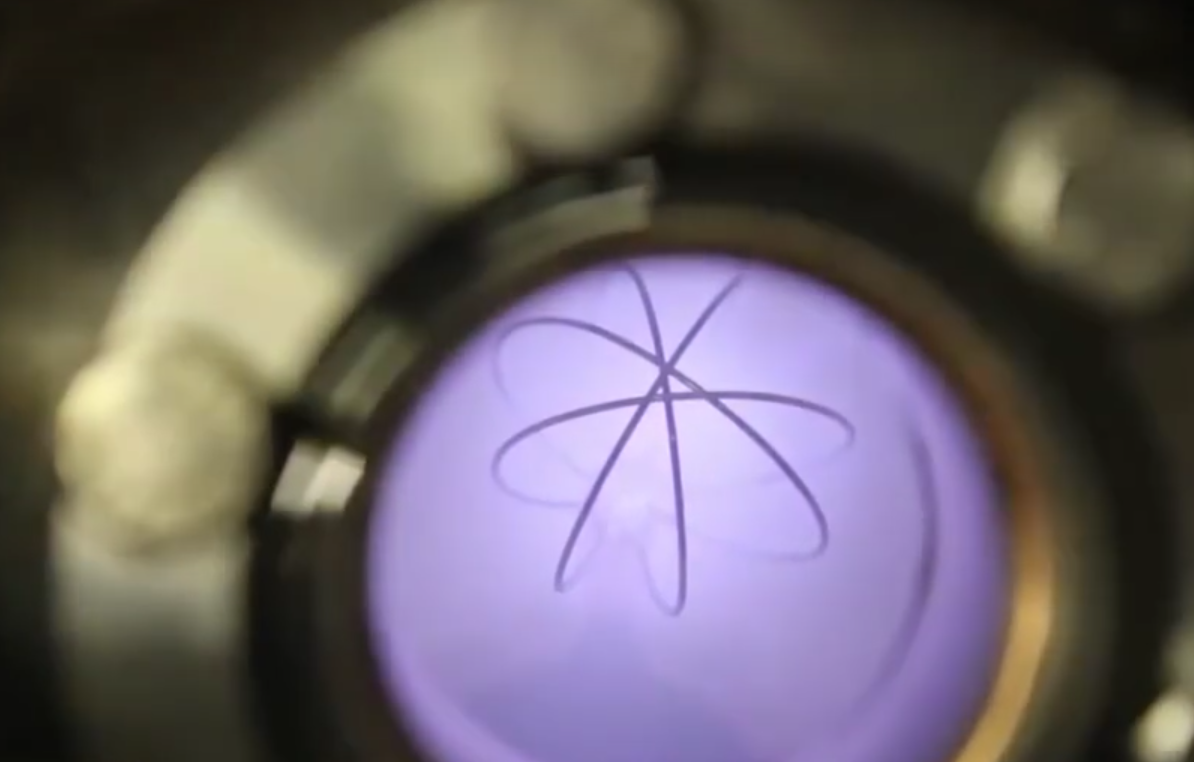

内栅极就是核心氘离子加速器，就是贯通装置（负极）上面那个笼状钨丝，先说原理再讲焊接
原理：

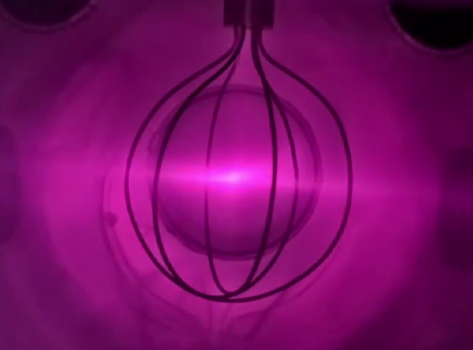

内栅极打蛋器在Fusor中充当阴极（负极），而外部的球形真空腔体充当阳极（接地）。当我们在内栅极上施加极高的负高压（这里在上一篇文章里讲过，得通过倍压升至30kV左右）时，两者之间就会产生极强的静电场。
在这个电场作用下，注入腔体的氘气被电离。带正电的氘离子会被电场猛烈加速，向中心的内栅极飞去。由于内栅极是笼状镂空的，绝大多数离子会凭借惯性穿过缝隙，在球体几何中心汇聚，离子在这里碰撞，从而发生核聚变反应。
注意内栅极不仅要对称，表面必须光滑、绝不能有凸起和毛刺。不然在高压电场下，会导致尖端放电，在微波炉里捏一撮带有尖端的锡纸就能直观体验
这里有一个Fusor经典问题，就是永远别想着实现净能量增益，简单来说一部分离子撞上了栅极导致动能损失无法直接用于聚变，但是栅极又是必备的加速器，然后就是第二因素轫致辐射，当电子在电场中加速或偏转时，会以X射线的形式辐射能量，这就是轫致辐射。在Fusor的强电场中，电子会被剧烈加速，产生大量的X射线。这些辐射能量会直接穿透腔体散失掉，无法被回收，且随着电压升高，这种损失会急剧增加。
焊接：
这里有两种方案：
1.点焊：这时目前最成熟，最好的焊接方式，注意这里的点焊不是让你用电烙铁加焊锡，焊锡熔点100多度，刚通电可能就熔了，这里的点焊是用专业的点焊机。它的原理是通过瞬间大电流，在钨丝交叉点产生极高热量，使其局部熔融连接。优点是不需要任何焊料，能保持钨丝极高的纯度。缺点是焊机过于昂贵。
2.氩弧焊：在氩气保护下，利用钨极产生的高温电弧将钨丝熔接。就是很容易不小心将钨丝烧断。
电路接地
这部分是讲腔体接地的，这涉及到安全问题，不接地容易导致触电风险，Fusor的外壳、变压器等金属部分，在正常情况下不应带电。一旦内部高压线路发生故障，接触到这些金属外壳，如果没有接地线，人触碰时就会成为电流通向大地的通路，极易造成致命触电。在Fusor中，真空腔体本身就是电路的一部分。高压电源的正极通常连接到金属腔体上，腔体必须可靠接地，才能与内部的负极栅极之间形成稳定的强电场，这是加速离子、引发聚变反应的基础。

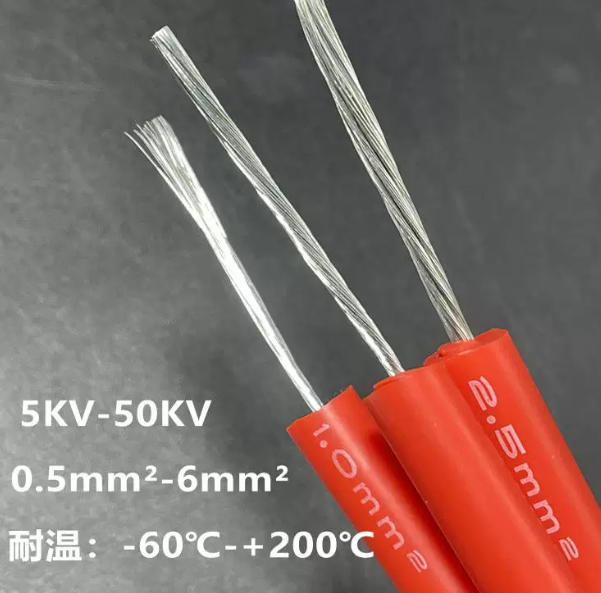

关于整体电路的线推荐采用汽车点火线，专业点就说是高压硅胶线，我看中的是30kV的。
这个问题我想过很久，因为我所在的地方没有接地线的端子，无法连接到建筑的钢筋，就连根金属水管也没有。我想过直接怼进插座的地线里，但不知道是否是假地线，我在26楼，这点应该可以保证，再么就是找卫生间的等电位端子箱。
倍压整流电路
在之前的设计中，我对高压电源的理解存在偏差（被GPT无情批评了）。
原理：
首先是升压，升压利用二极管和电容组成“电荷泵”。在交流正半周，电容充电至峰值（如21kV）；在负半周，电源电压与电容电压串联叠加，通过下一个二极管给后级电容充电。级数计算是每增加“1个电容+1个二极管”为1级。空载理论电压≈2×级数×输入峰值。最后得考虑带载跌落公式：压降 = (负载电流 × 级数³) / (频率 × 电容容量)。这意味着：频率越低、电容越小、级数越多，接上负载后电压跌得越多。因此，必须用高频和大电容。
